背景技術：

    目前，用于板鏈斗式提升機上的料斗包括封頭導板2、連接套3、耐磨板1和圍板4， 如圖1和圖2所示，由于料斗的斗型為多邊形形狀，在其圍板4上具有多處夾角，在各夾角處易存料，而且在拋料口為收口，即圍板4的一側板在拋料口處具有一折彎，形成的拋料口為收縮狀。這些缺陷會導致料斗出料、拋料不干凈，并有回料現象，嚴重時容易造成設備堵料而無法正常工作。實用新型內容       本實用新型所要解決的技術問題是提供一種出料、拋料較為干凈的板鏈斗式提升機料斗。

    為了解決上述技術問題，本實用新型所采用的技術方案是一種板鏈斗式提升機料斗，包括圍板，該圍板的底部為弧形，所述圍板的底部且與圍板的側板之間光滑過渡。

    所述圍板的側板為平直延伸至料斗的拋料口。在所述圍板的底部設有透氣孔。本實用新型采用上述技術方案，將圍板的底部設為弧形，圍板底部與其側板之間光滑過渡，圍板內部不會形成易存料的夾角，使料斗出料、拋料干凈，且無回料現象，不容易造成設備堵漏，降低了對相關零部件的損傷率，提高了設備穩定性和可靠性，而且在圍板底部還設有透氣孔，能達到疏松物料的效果，減輕物料對料斗的吸附，使料斗內的物料容易被拋出。

技術領域：

    一種斗式提升機的料斗技術領域，本實用新型涉及板鏈斗式提升機，具體地說，本實用新型涉及一種板鏈斗式提升機料斗。

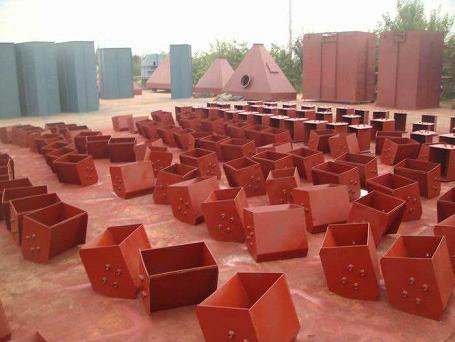

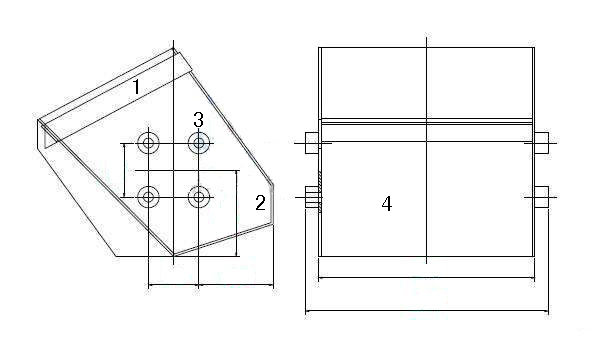

板鏈斗式提升機料斗圖紙

上述圖中的標記均為1、耐磨板；2、封頭導板；3、連接套；4、圍板。

具體實施方式

    如圖3和圖4所示，本實用新型一種板鏈斗式提升機料斗，包括封頭導板2、連接套3、耐磨板1和圍板4，該圍板4的底部為弧形，圍板4底部與其側板之間光滑過渡，而且圍板4的側板為平直延伸至料斗的拋料口。改進后的圍板4在拋料口處沒有折彎，而且圍板4 內部不會形成易存料的夾角，使料斗出料、拋料干凈，且無回料現象，不容易造成設備堵漏，降低了對相關零部件的損傷率，提高了設備穩定性和可靠性。

    此外，在圍板4的底部還開有一排透氣孔，當料斗內裝有帶有水分的物料時，圍板 4底部的透氣孔能達到疏松物料的效果，減輕物料對料斗的吸附，使料斗內的物料容易被拋出ο

    上面結合附圖對本實用新型進行了示例性描述，顯然本實用新型具體實現并不受上述方式的限制，只要采用了本實用新型的方法構思和技術方案進行的各種非實質性的改進，或未經改進將本實用新型的構思和技術方案直接應用于其它場合的，均在本實用新型的保護范圍之內。

技術要求

1.一種板鏈斗式提升機料斗，包括圍板，其特征在于所述圍板的底部為弧形，所述圍板的底部且與圍板的側板之間光滑過渡。

2.根據權利要求1所述的板鏈斗式提升機料斗，其特征在于所述圍板的側板為平直延伸至料斗的拋料口。

3.根據權利要求1或2所述的板鏈斗式提升機料斗，其特征在于在所述圍板的底部設有透氣孔。

摘要

    本實用新型公開了一種板鏈斗式提升機料斗，包括圍板，該圍板的底部為弧形，所述圍板的底部且與圍板的側板之間光滑過渡。采用此技術方案，將圍板的底部設為弧形，圍板底部與其側板之間光滑過渡，圍板內部不會形成易存料的夾角，使料斗出料、拋料干凈，且無回料現象，不容易造成設備堵漏，降低了對相關零部件的損傷率，提高了提升機的穩定性和可靠性，而且在圍板底部還設有透氣孔，能達到疏松物料的效果，減輕物料對料斗的吸附，使料斗內的物料容易被拋出。
