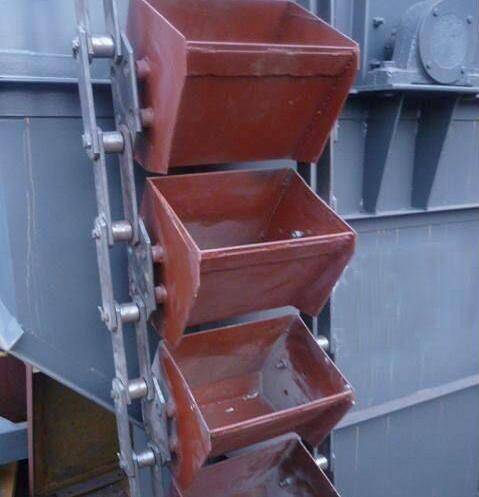

背景技術：斗式提升機通過鏈條驅動料斗運動，以實現物料的轉運。由于料斗在取料和倒料過程中，均會受到物料的反作用力，如果料斗與傳動帶為固定的連接方式，則會造成料斗與物料之間產生較大的作用力，而料斗不具有緩沖的空間，則會使料斗長時間使用后發生變形和損壞問題。本技術涉及物料輸送設備提升機，具體涉及一種斗式提升機料斗安裝結構。

技術實現要素：

    本技術的目的在于克服現有技術中的缺陷，設計一種斗式提升機料斗安裝結構，能夠有效固定料斗，并且緩沖塊、墊片和彈簧能夠允許料斗在取料和倒料的過程中具有一定的緩沖空間，避免料斗與物料的強作用力造成料斗的損壞和變形，提高料斗的使用壽命；限位板能夠限制料斗的緩沖空間，確保料斗的正常作業過程。

    為實現上述目的，本技術所采用的技術方案是一種斗式提升機料斗安裝結構，料斗安裝結構通過安裝塊安裝在斗式提升機的傳動鏈條上，傳動鏈條由內鏈板和外鏈板通過鏈條軸首尾連接構成；安裝塊的上端和下端分別固定安裝在同一個內鏈板兩端的兩個鏈條軸端部；安裝塊的左方為料斗，料斗的右部為豎向的側板，側板上設有橫向的固定桿，固定桿的左端為帽體，固定桿的右端設有弧形板，弧形板的右部通過鉸接軸與安裝塊的左部鉸接；帽體與側板之間的固定桿上套接有墊片；

    弧形板上側和下側的安裝塊上分別設有一個緩沖塊；安裝塊上端和下端的左側面分別設有一個水平的限位板，限位板位于緩沖塊的外側；緩沖塊靠近弧形板的一側為弧面；限位板的左側設有橫向的彈簧，彈簧的左端固定在側板上，彈簧的右端固定在限位板左端。

優選的，緩沖塊為彈性橡膠緩沖塊。

優選的，彈簧為張力彈簧。

優選的，弧形板為半圓形，鉸接軸設置在弧形板的軸線上。

    工作時，料斗在傳動鏈條的作用下運動進行取料和倒料，當料斗受到外力作用時，料斗能夠圍繞鉸接軸上下活動，緩沖塊和彈簧對側板產生彈力，達到緩沖的目的，限位板則限制側板的緩沖活動范圍，確保料斗進行正常的作業。

本技術的優點和有益效果在于：

    斗式提升機料斗安裝結構，能夠有效固定料斗，并且緩沖塊、墊片和彈簧能夠允許料斗在取料和倒料的過程中具有一定的緩沖空間，避免料斗與物料的強作用力造成料斗的損壞和變形，提高料斗的使用壽命；限位板能夠限制料斗的緩沖空間，確保料斗的正常作業過程。

附圖說明

圖1是本技術斗式提升機料斗安裝結構的結構示意圖。

圖中：1、料斗；2、帽體；3、墊片；4、側板；5、彈簧；6、限位板；7、內鏈板；8、鏈條軸；9、外鏈板；10、緩沖塊；11、弧形板；12、鉸接軸；13、安裝塊；14、固定桿。

具體實施方式

    下面結合附圖和實施例，對本技術的具體實施方式作進一步描述。以下實施例僅用于更加清楚地說明本技術的技術方案，而不能以此來限制本技術的保護范圍。

    工作時，料斗1在傳動鏈條的作用下運動進行取料和倒料，當料斗1受到外力作用時，料斗1能夠圍繞鉸接軸12上下活動，緩沖塊10和彈簧5對側板4產生彈力，達到緩沖的目的，限位板6則限制側板4的緩沖活動范圍，確保料斗1進行正常的作業。

    本實施例斗式提升機料斗安裝結構，能夠有效固定料斗，并且緩沖塊、墊片和彈簧能夠允許料斗在取料和倒料的過程中具有一定的緩沖空間，避免料斗與物料的強作用力造成料斗的損壞和變形，提高料斗的使用壽命；限位板能夠限制料斗的緩沖空間，確保料斗的正常作業過程。

    以上所述僅是本技術的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本技術技術原理的前提下，還可以做出若干改進和潤飾，這些改進和潤飾也應視為本技術的保護范圍。

技術特征：

1.一種斗式提升機料斗安裝結構，其特征在于，料斗安裝結構通過安裝塊安裝在斗式提升機的傳動鏈條上，傳動鏈條由內鏈板和外鏈板通過鏈條軸首尾連接構成；安裝塊的上端和下端分別固定安裝在同一個內鏈板兩端的兩個鏈條軸端部；安裝塊的左方為料斗，料斗的右部為豎向的側板，側板上設有橫向的固定桿，固定桿的左端為帽體，固定桿的右端設有弧形板，弧形板的右部通過鉸接軸與安裝塊的左部鉸接；帽體與側板之間的固定桿上套接有墊片；

    弧形板上側和下側的安裝塊上分別設有一個緩沖塊；安裝塊上端和下端的左側面分別設有一個水平的限位板，限位板位于緩沖塊的外側；緩沖塊靠近弧形板的一側為弧面；限位板的左側設有橫向的彈簧，彈簧的左端固定在側板上，彈簧的右端固定在限位板左端。

2.如實用要求1所述的斗式提升機料斗安裝結構，其特征在于，緩沖塊為彈性橡膠緩沖塊。

3.如實用要求2所述的斗式提升機料斗安裝結構，其特征在于，彈簧為張力彈簧。

4.如實用要求3所述的斗式提升機料斗安裝結構，其特征在于，弧形板為半圓形，鉸接軸設置在弧形板的軸線上。

技術總結

    本技術涉一種斗式提升機料斗安裝結構，安裝塊的上端和下端分別固定安裝在同一個內鏈板兩端的兩個鏈條軸端部；安裝塊的左方為料斗，料斗的右部為豎向的側板，側板上設有橫向的固定桿，固定桿的右端設有弧形板，弧形板的右部通過鉸接軸與安裝塊的左部鉸接；弧形板上側和下側的安裝塊上分別設有一個緩沖塊；安裝塊上端和下端設有限位板。本技術能夠有效固定料斗，并且緩沖塊、墊片和彈簧能夠允許料斗在取料和倒料的過程中具有一定的緩沖空間，避免料斗與物料的強作用力造成料斗的損壞和變形，提高料斗的使用壽命；限位板能夠限制料斗的緩沖空間，確保料斗的正常作業過程。
