技術領域：本技術新型涉及一種垂直提升機，自動將物料倒入貯料斗的垂直振動提升機。以間歇式運煤提升機作為對比，這種提升機由卷揚機、小翻斗、導軌等部分組成，一般用手推車把煤從煤場運來，倒入翻斗車，再啟動卷揚機。鋼絲繩把小翻斗提起，并沿軌道送至爐前，卷揚機繼續運行，使小翻斗尾都提高，將煤翻入爐前煤斗內，以供鍋爐燃用。上述提升機在翻起過程中，尾部懸空；傾倒完物料后，懸空降落。前者加大卷揚機載荷，還使伸入煤斗內導軌彎曲應力增加；后者易使后輪偏離導軌，出現危險。

本技術的目的在于設計一種效率高，工作穩定的垂直提升機。

    本技術新型包括以下內容包括電葫蘆2和它的行走軌道1；沿垂直導軌3提起或降下的翻斗7；貯料斗4等，其特征在于翻轉軌由前輪導軌5和后輪導軌6組成。后輪導軌6是以前輪導軌5端O2為圓心確定的圓弧，后輪導軌6端O3和前輪導軌5端O2之間的連線與水平線夾角小于90°；前輪導軌5呈弧型；電葫蘆2的水平行走機構不受電氣控制。上述前輪導軌5可以是與垂直導軌3連接平滑過渡的直導軌；并且提升桿頭O4偏離翻斗7的重心；倒錐體貯料斗4的錐角大于50°。

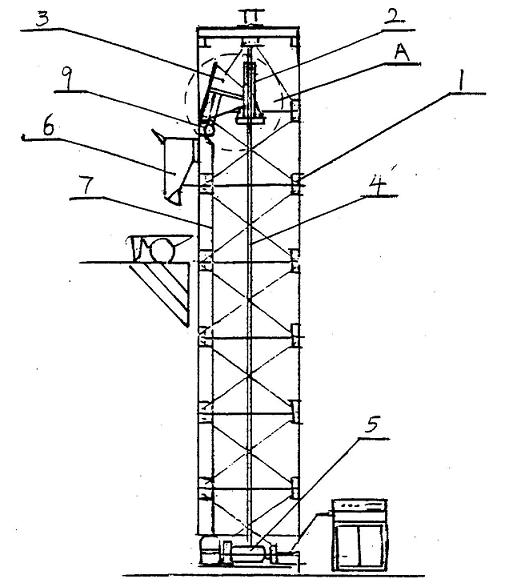

圖1是本技術新型示意圖。

    以下是實施例。包括電葫蘆2和軌道1，沿垂直導軌3提起或降下的翻斗7，貯料斗4等，垂直導軌3上部連接翻轉軌，翻轉軌的后輪導軌6以前輪導軌5端O2為圓心確定的圓弧；后輪導軌6端O3和前輪導軌5端O2之間的連線與水平線夾角為60°。前輪導軌5以距離貯料斗460cm的O為圓心確定的圓?。浑姾J2水平行走的閘瓦松開，水平電控制線路斷開。提升桿頭O4偏離翻斗7重心，在翻斗7外壁下側。倒錐體貯料斗4的錐角為60°，容積為15m3，電葫蘆2起重量是1噸。

    本技術具有下列特點

1.操作方便，它只對電葫蘆2垂直升降按鈕進行控制，翻斗復位靠翻斗7轉動產生的力矩自動進行；

2.延長了使用壽命；后輪弧型導軌6承載翻斗4壓力；

3.投資小，它比相同功用的括板式除灰系統的投資減小50－70％，占地面積減少80％以上。

設計要求

1.一種垂直提升容器后自動將物料倒入貯料斗的提升機、包括--電葫蘆2和它的行走軌道1--沿垂直導軌3提起或降下的翻斗7--貯料斗4等，其特征在于(1)翻轉軌由前軌導軌5和后輪導軌6組成、后輪導軌6是以前輪導軌5端O2為圓心確定的圓弧，后輪導軌6端O3和前輪導軌5端O2之間的連線與水平線夾角小于90°，(2)前輪導軌5呈弧型，(3)電葫蘆2的水平行走機構不受電氣控制。

2.據設計要求1所述的垂直振動提升機，其特征在于前輪導軌5可以是與垂直導軌3連接平滑過渡的直導軌。

3.據設計要求1或2所述的垂直振動提升機，其特征在于提升桿頭O1偏離翻斗7的重心。

4.據設計要求1或2所述的垂直振動提升機，其特征在于倒錐體貯料斗4的錐角大于50°。

技術摘要

    一種垂直提升容器后自動將物料倒入貯料斗的提升機。該技術的目的是設計一種操作方便，結構簡單，工作穩定的提升機，它包括水平行走機構不受電氣控制的電葫蘆2，翻斗7的前、后輪導軌5、6呈弧型，以及貯料斗4等部件。該技術具有操作方便、壽命長、安全可靠、投資小等特點，它可用于燃煤鍋爐的貯渣或工業散料的裝卸。
